液動下開式堰門工作原理

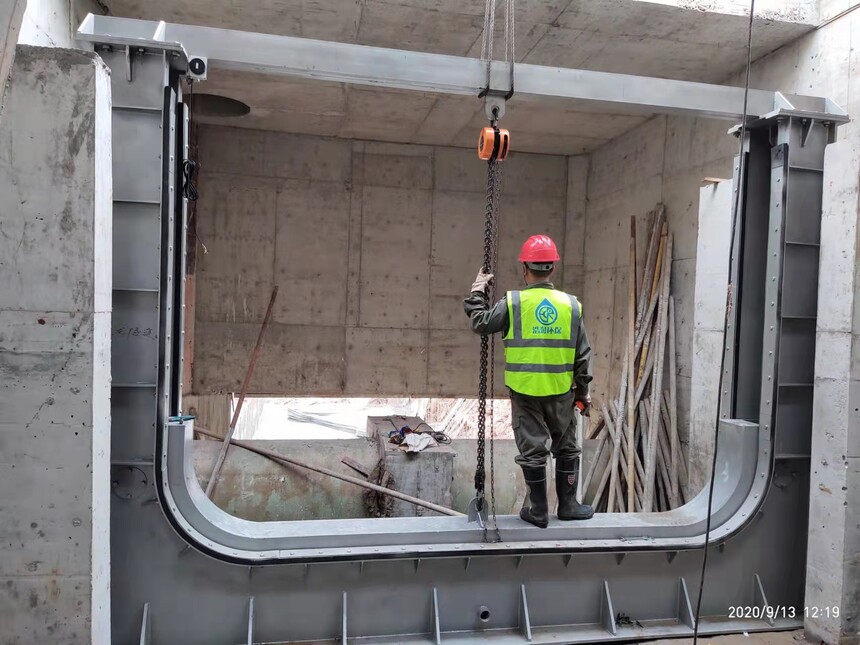

液動旋轉堰門:液動旋轉堰門，液動下開式堰門，液動限流閘門，智能噴射器，柔性氣動截流裝置，調蓄池沖洗們，一體化預制泵站，調蓄池設備：堰門主要由堰框、堰板、側板、密封組件、液壓缸、行程傳感器等部件組成，液壓缸伸縮臂控制堰門開啟角度實現堰門的啟閉。堰門采用液壓驅動，驅動裝置設置安全保護裝置。

液動旋轉堰門為成套裝置，主要包含控制系統、液壓系統、主體結構及與工藝運行有關其它設備或部件等。主體結構包括堰門主體、密封件、支座、安裝附件等。液動堰門停電時可以依靠堰門自帶的手動液壓站，通過人工應急打開，不影響運行要求,所有不銹鋼表面酸洗鈍化處理;液動旋轉堰門，液動下開式堰門，液動限流閘門，智能噴射器，柔性氣動截流裝置，調蓄池沖洗們，一體化預制泵站，調蓄池設備堰門應可在0~100%開度之間任意調節，并能在任意開度狀態下長時間保持。液壓開門器工作原理是利用液體在封閉管道中的壓力傳遞來實現門的開啟和關閉。液壓開門器主要由供油裝置、主缸、油管、液控單向閥和液控?fù)Q向閥等組成。液動下開式堰門工作過程如下:

開門:當控制系統發出開門信號時，供油裝置啟動，將液壓油通過油管進入主缸，推動活塞移動。液壓油通過液控單向閥進入主缸腔，從而使門體旋轉或移動，門打開

保持門開啟:當門達到所需的開啟角度后，液控單向閥自動關閉，液壓油不再流動，主缸保持在開啟狀態，門也會維持在所需的開啟位置。

關門:當控制系統發出關門信號時，供油裝置將液壓油反向流入主缸的另一腔，推動活塞向相反方向移動。液壓油通過液控?fù)Q向閥進入主缸另一腔，從而使門體再次旋轉或移動，門關閉。

保持門關閉:當門關閉到位后，液控?fù)Q向閥自動切換，液壓油停止流動，主缸保持在關閉狀態，門也會保持緊閉。
